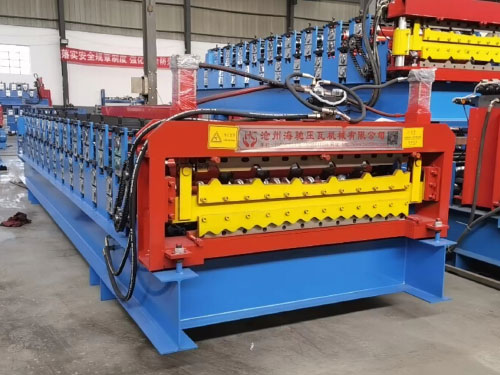

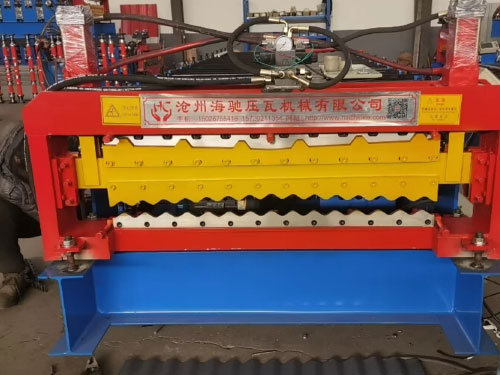

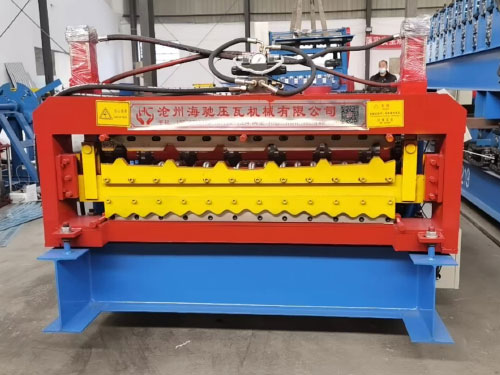

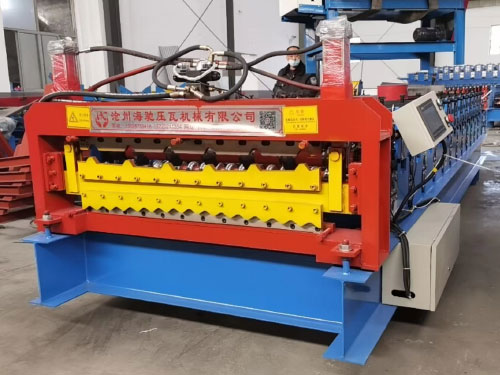

水波纹梯形瓦双层机

水波纹梯形瓦双层机部分包括：整机、PLC电脑控制系统、液压泵站系统、全自动后剪切系统。

水波纹梯形瓦双层机采用自动控制软件，实现生产信息化管理。整个机组自动化控制系统采用高集成的网络，使自动化系统性能不错。水波纹梯形瓦双层机还具有操作、维护、保养以及机械的调试、模具替换容易等优点。

水波纹梯形瓦双层机的生产是在高或低机架之间变换，生产一种轮廓的彩钢板安装在低机架上，生产另一种板型的轧辊安装在高机架上面，生产线有一个开卷机，一个共用切断剪切机，如果彩板喂入低层轧辊，成型一个板型；如料卷喂入高层的轧辊，而成型另一个断面。此压瓦机设备的出现，节省了设备的占地空间，特别适合场地小的彩钢瓦生产商及安装现场生产压制彩钢瓦。替换两种不同断面板材的生产，也提高了产出率。双层彩钢压瓦机控制系统的特点；该控制系统操作简单，是一次成型，生产流程为：开卷--前进成型--压型--切割。双层彩钢压瓦机本系统控制精度不错，每片剪切精度小于1mm，满足工艺要求。程序运行稳定。双层彩钢压瓦机执行部分有变频器驱动电机，液压站电机，切刀的两个液压电磁阀。水波纹梯形瓦双层机检测部分有：检测彩色钢瓦长度的脉冲编码器，压型的上下行程开关，切刀的上下行程开关，压型的上下操作按钮，切刀的上下行程按钮，急停开关，液压启停开关等等。

水波纹梯形瓦双层机主要技术参数：

1、安装尺寸：95000mm×1800mm×1500mm

2、成型道数:10/10道

3、辊轮材质：45#钢

4、辊轮电镀层厚度：0.05mm

5、切刀材质：Cr12

6、成型速度:9-10m/min.

7、电控系统：工业电脑PLC控制

8、主机功率：3KW

9、液压站功率：3KW

10、板材厚度：0.4-0.7mm

11、板材展开宽度：1000mm
